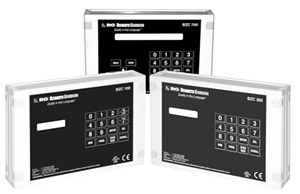

Системы управления Roberts Gordon® / Многозональные системы управления -  BZC Controllers

  • BZC Controller Roberts Gordon ® - это микропроцессор, сконструированный для максимально эффективного контроля за всеми обогревателями серии COMBAT® или за обогревателями CORAYVAC®, BLACKHEAT® .
  • BZC Controller имеет контрольные выходы с реле, которые позволяют контролировать производительность в контролируемой зоне обогрева. Контролер также оборудован входами, которые используются для сигнального мониторинга состояния системы.
  • BZC Controller оптимизирует время запуска системы с целью достижения оптимальной температуры точно к началу рабочего периода.
  • Один BZC Controller может управлять несколькими зонами обогрева или вытяжными вентиляторами.
  • Многозональные контроллеры BZC 300 и BZC 700 могут подключаться к удаленному компьютеру системного мониторинга, на котором просматривается и обрабатывается информация, поступающая от контроллеров.

Продукция



Документы для загрузки

Нортех ИГ — член международной ассоциации инженеров Ashrae

Нортех ИГ — член международной ассоциации инженеров Ashrae

Технические характеристики

Модель BZC 100 BZC 300 BZC 700
Высота х ширина х глубина, см 19,9 х 29 х 6,2 19,9 х 29 х 6,2 19,9 х 29 х 6,2
Вес, кг 1,6 1,6 1,6
Питание

120/230 В, 50/60 Гц, 1 фаза

Материал корпуса

ABS пластик – UL 94-5VA

ЖК дисплей (элементов х строк) 16 х 2 16 х 2 40 х 2
Количество контролируемых зон:
   - линейные, U-образные и двойные линейные обогреватели BLACKHEAT®;
   - система CORAYVAC® (вентиляторы RG30, RG45) и мультигорелочная система BLACKHEAT® (вентиляторы 83, 90)

1
1 (1 вентилятор)


3
3 (2 вентилятора)


7
5 (4 вентилятора)
6 (3 вентилятора)
7 (2 вентилятора)
Электронный сенсор Электронный воздушный сенсор в каждой зоне
Управляющие реле (до 4,4 А) 3 5 9
Управляющие выходы 2 6 8
Формат отображения даты дд/мм/гг или мм/дд/гг
Показания температуры Температура по Цельсию или по Форенгейту
Количество зон с недельным таймером 1 3 7
Температурные установки 2 (дневная и ночная)
Количество программируемых переключений за день 4 4 4
Максимальное количество зон управления с функцией самообучения 1 3 7
Защита от вымораживания да да да
Количество праздничных периодов 5 5 5
Функция возврата к заводским установкам да да да
Код безопасности да да да
Запись температурного мониторинга С интервалом в 15 минут
Запись мониторинга времени запуска 1 раз в неделю для каждой зоны
(максимальная информация за 4 недели)
Срок работы батареи 10 лет
Постоянно включенный экран отображения зоны нет нет да
Отображение температуры в просматриваемой зоне да да да
Отображение статуса зоны (вкл/выкл) да да да
Отображение блокировки обогревателя да да да
Модемное соединение (оборудование и программное обеспечение за отдельную стоимость) нет да да
Соединение с компьютером (оборудование и программное обеспечение за отдельную стоимость) нет да да
Индикация включения вытяжного вентилятора да да да
Пожарная блокировка да да да
Система управления заданием по таймеру да да да
Защита вытяжного вентилятора да – только для системы CORAYVAC®
Сообщения о загрязнении да – только для системы CORAYVAC® и мультигорелочной системы BLACKHEAT®

Однозональная система управления – NRG Control

Системы управления Roberts Gordon® / Однозональная система управления – NRG Control

  • Система управления ROBERTS GORDON® NRG представляет собой контроллер на основе микропроцессора, предназначенный для наиболее эффективного управления всем модельным рядом обогревателей производства компании ROBERTS GORDON®, а именно воздухонагревателями и инфракрасными обогревателями. Каждое устройство управления предназначено для работы в одиночной зоне обогрева, но разработано с тем, чтобы отдельные контроллеры можно было соединить для образования сети управления, что позволило бы получить доступ к информации и настройкам с одного или с любых нескольких устройств, в зависимости от конфигурации на производственном месте.
  • Каждое устройство управления предназначено работать в одиночной зоне обогрева. Встроенный датчик может быть использован для контроля температуры.
  • Когда требуется применение дистанционных датчиков температуры, устройство управления может быть установлено в любом пригодном месте. При необходимости  могут устанавливаться два дистанционных датчика. Среднее значение показаний от двух датчиков будет подсчитываться устройством управления.
  • Системы управления ROBERTS GORDON® NRG могут работать с количеством горелок вплоть до восьми, при условии, что электрическая индуктивная нагрузка на каждое реле не превысит 7 А.
  • Системы управления ROBERTS GORDON® NRG могут управлять одиночным воздушным обогревателем. Однако блок управления может контролировать одновременно до четырех обогревателей с каждого блока, если каждый обогреватель будет оборудован реле интерфейса.
  • Монтажная высота блока управления ROBERTS GORDON® NRG (или дистанционного датчика, если он предусмотрен) на стене или на колоне на высоте приблизительно от 1,5 до 1,8 метров от пола. Блок управления ROBERTS GORDON® NRG, или датчик блока управления, должен быть в таком положении, чтобы контролировать среднюю температуру теплоизлучения. Не рекомендуется размещать блоки/датчики на пути сквозняков, в зоне воздействия прямого солнечного излучения и на участках с незначительным воздухообменом, таких как углы (помещений). Для более значительных в размере зон обогрева необходимо использовать два дистанционных датчика, чтобы обеспечить более точный температурный контроль.

Особенности системы управления ROBERTS GORDON® NRG:

  • Кодовый доступ к настройкам и функциям сетевого управления, чтобы воспрепятствовать несанкционированному доступу к системе управления.
  • Встроенный температурный датчик.
  • Опция дистанционного температурного датчика.
  • Самообучающийся оптимальный запуск.
  • Автоматическая коррекция для переходов на летнее время и обратно
  • Индикация блокировки горелок и сброса блокировки/восстановления в исходное положение для соответствующих обогревательных систем.
  • Заранее запрограммированные функции поддерживающего обогрева в период выходных/отпусков.
  • Устройство управления может быть подсоединено к сети объединенного управления, с целью получить доступ ко всем органам управления с одного места управления.


Документы для загрузки


Технические характеристики

Модель NRG Control
Высота х ширина х глубина, см 19,9 х 15,8 х 6,2
Вес, кг 1,6
Материал корпуса Огнезащитный ABS пластик
Питание 230 В, 50 Гц, 1 фаза
Выходы 3 одиночных полюсных контакта
Аккумуляторная поддержка блока памяти 3 месяца
Датчик Встроенный
Дистанционный (как опция)
Зона обогрева Одна
Программы 3 повременных периода за день, 7 дней в неделю
Оптимальный пуск Выборочный
Ночной режим обогрева Выборочный
Индикация и сброс Имеется, для использования с горелками соответствующих типов
Реле давления Соединения для вентилятора при условии подключения к системам CORAYVAC®
Сетевое управление До 32 контроллеров можно соединить вместе в сетевое управление
